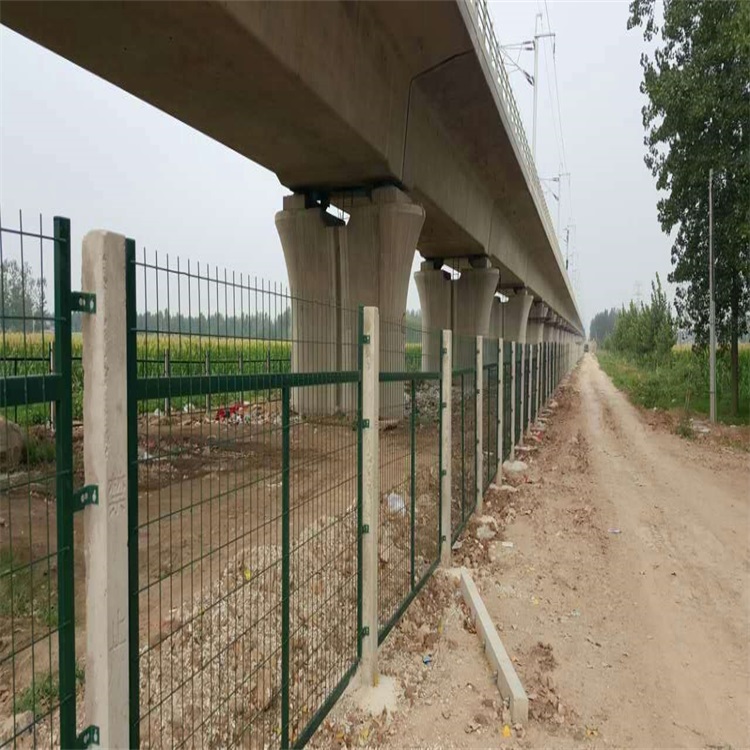

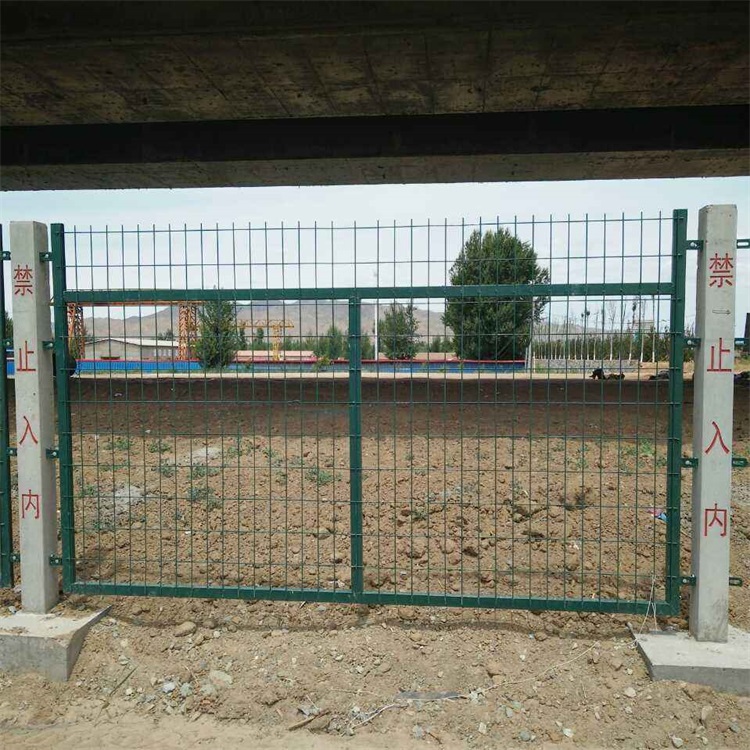

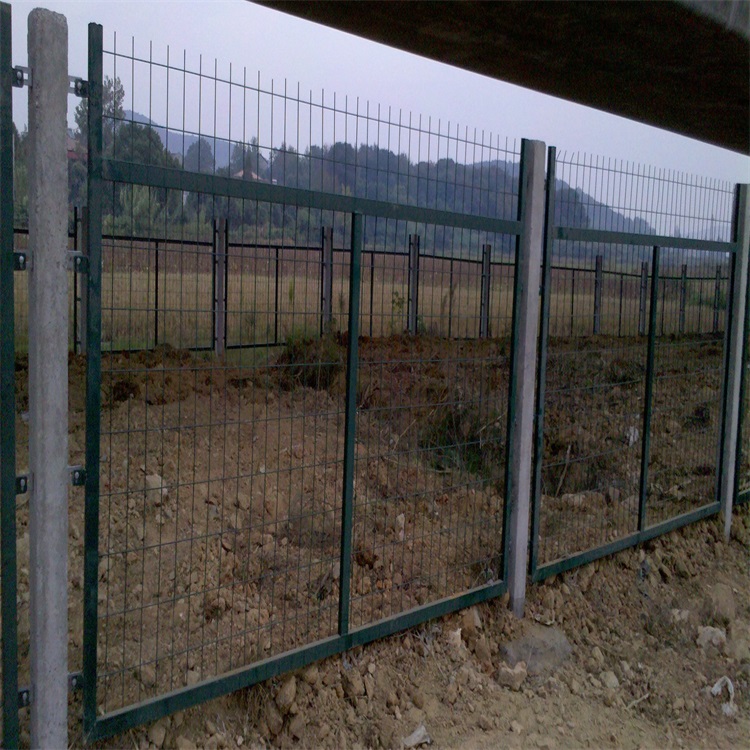

高速铁路桥下防护栅栏

 高速铁路桥下防护栅栏施工质量控制要点

    1.立柱截面边长误差≤2.5mm,高度误差≤10mm,立柱中预留孔位位置误差≤2mm,高速铁路桥下防护栅栏中牛腿支撑及其上块状卡销的位置及尺寸误差≤3mm.

2.网片制作精度要求：长度误差≤2.5mm,高度误差≤3mm。网面平整度要求，凸起或凹进值≤5mm。
    3.冷拔钢丝镀锌前直径误差≤0.06mm，焊接网孔误差≤3mm。焊接网片连接板时，连接板焊接位置应严格控制在设计位置，其位置误差≤1.5mm。
    4.连接板的精度要求：长度误差≤1mm，宽度误差≤0.5mm，厚度误差≤0.5mm，孔眼位置偏差≤1mm
    5.高速铁路桥下防护栅栏的上槛、下槛、栏片及柱帽的各部位尺寸误差均应≤2mm。
